《建筑防烟排烟系统技术标准》与《建筑防排烟技术规程》的对比图

***近，吵得比较火的就属于《建筑防烟排烟系统技术标准》（GB51251-2017）这本规范了。



暖通的吵：

• 整个防排烟系统都得重新画图；

• 管井要变大；我要防排烟风机房；

• 屋顶都是我的设备了；

• 楼栋里面也要设置机房。。。

建筑的吵：

• 我屋顶没地方给你放机房了；

• 加了机房建筑高度又得变；

• 楼栋里没地方给你放设备放机房；

• 核心筒楼梯间没空间给你增加管井。。。

结构的吵：

• 屋顶加机房，楼栋加机房我的结构荷载还得重新复核下，能不能不加？

总之，牵一发而动全身，一本规范折腾的遍地哀嚎。

顾问君，***新消息，经咨询审图公司的老师们，对于这本规范还是比较慎重的，可能是因为变化量太大了吧。

审图公司回复说：今年08月01日之后出的图纸或者接收的图纸，必须按照新规范来执行。

可当顾问君反问审图老师：现在印刷版的还没出来，做错了咋办？

审图老师直接回复说：现在只能按照***终版本的来画图，审图也是依据***终版本的来审。

顾问君当场。。。。。。心中十万个。。。跑过。。。

另外，顾问君也问了下出版社，也是没得到印刷通知。。。



没办法，只能参照***终版本的来操作了，并且整理了一些主要变化，谨供大家参考：

（本次仅针对与上海地方规定《建筑防排烟技术规程》（DGJ08-88-2006）<以下简称：地规>的对比）

本篇文章先聊聊：机械排烟部分变化



1、排烟风机需要设置专门的机房

这一条也是顾问君认为影响面***广、***狠的一条（后面我们也会写到加压风机也是一样的情况）。



地规规定如下：



新规规定如下：

变化图示如下：



影响分析如下：

• 加机房了，结构的叫起来了，我的荷载得复核下；

• 原来的建筑附属用房满打满算刚刚好小于1/8屋顶层面积，不用算建筑高度了，你这倒好，把我建筑直接放倒，我的建筑高度又要改了；

• 屋顶还想做个景观绿化、活动休闲等场所呢，这倒好，啥也没了。。。



2、分段***设置排烟系统

这条次之，

但哪个***不会因为损失了几十甚至上百平方的租售面积而生气？



地规规定如下：





对于100m或32层以下，没有强制性规定。

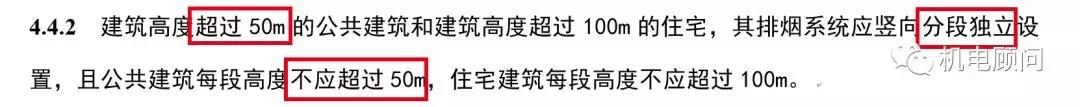

新规规定如下：



变化图示如下：



影响分析如下：

• 楼栋某一层里面加机房影响美观；

• 核心筒增加管井？

• 运行后，机房层租户天天投诉，太TM吵了。



3、排烟系统烟气出口距离变大（10m→20m）

• 大大大大，长长长长；

• 要么风机（房）靠的近，风管进/出口远；

• 要么风机（房）远远的，风管进/出口也就远了。



地规规定如下：



新规规定如下：

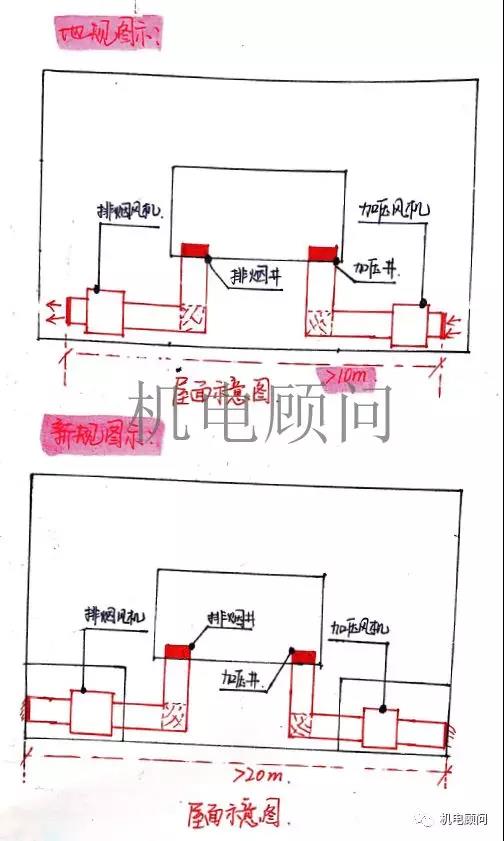

变化图示如下：



影响分析如下：

• 风口基本上是从这头穿到那头（补风口在这头，排烟口在那头）；

• 屋顶冷却塔、室外机等等设备还得避让一下吧；

• 暖通消防系统越来越被“看中”。



4、防烟分区的长边长度缩小了

• 大变小；

• 长变短。



地规规定如下：



新规规定如下：

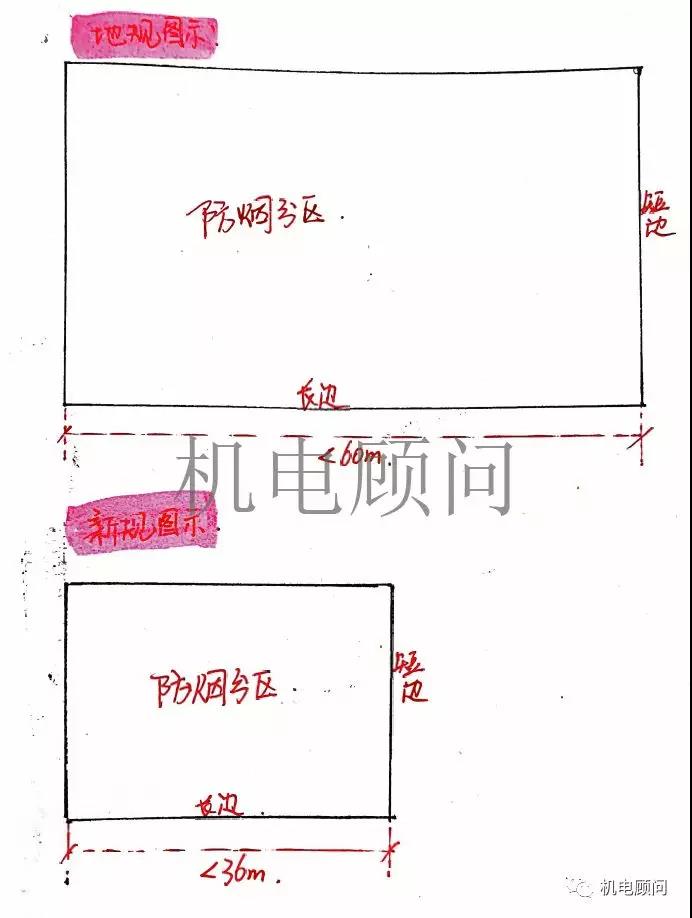

变化图示如下：



影响分析如下：

• 长边***大允许长度从60m变为36m；

• 挡烟垂壁又多了，室内景观又多了一条障碍。



5、固定窗的设置

地规规定如下：

没有特殊要求。



新规规定如下：

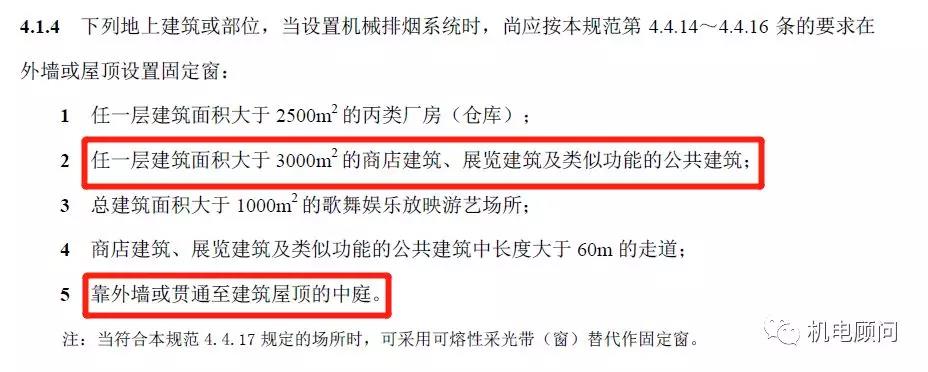

固定窗设置要求：



影响分析如下：

• 符合规定的区域，无论你设置排烟系统，都要设置固定窗；

• 室内设计人员请开始你们诉求、哀嚎吧。

• 好好的一个顶，多了一些固定窗

•
